SCANOLOGY(Scantech) · 트래킹 3D 시스템

TrackScan Sharp-49

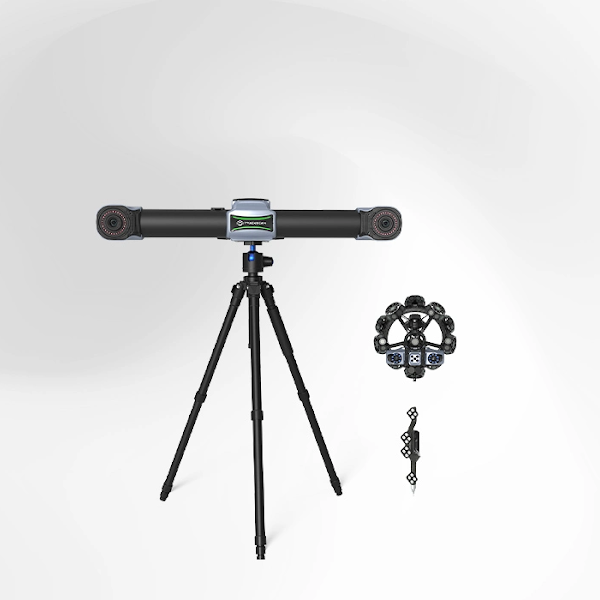

i-Scanner와 i-Tracker로 구성되는 광학식 3D 측정 시스템으로, 대형 부품을 마커 없이 장거리에서 정밀하게 측정합니다.

TECHNICAL SPECIFICATIONS

주요 사양

측정 정확도, 속도, 스캔 영역과 레이저 구성을 비교해 작업 조건에 맞는 모델을 선택할 수 있습니다.

정확도0.025 mm

최대 측정 속도2,600,000 measurements/s

최대 스캔 영역500 × 600 mm

고속 스캔21 blue laser crosses

고정밀 스캔7 blue parallel laser lines

깊은 홀 스캔1 blue laser line

최대 추적 거리6,000 mm

권장 부품 크기0.1–12 m

정확도와 체적 정확도는 제조사가 제시한 평가 조건을 따릅니다. 실제 구성과 적용 가능 범위는 대상 크기·표면·환경·검사 기준에 따라 달라질 수 있습니다.

PRODUCT IN ACTION

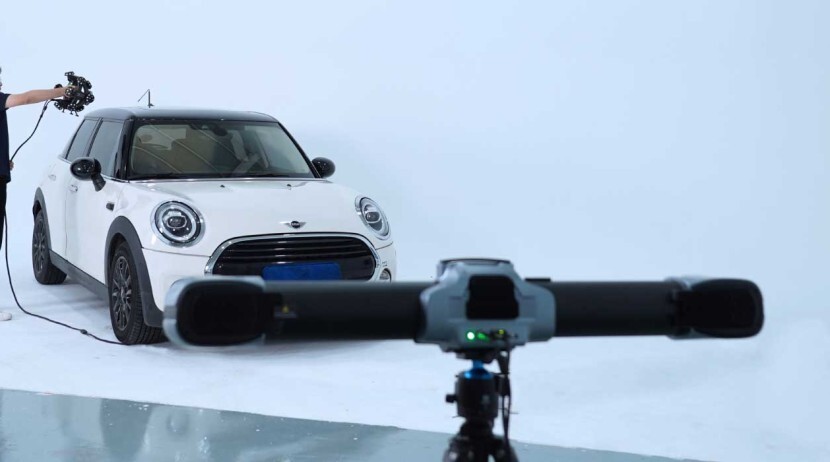

제품 구성부터 현장 스캔, 3D 데이터 분석까지 실제 활용 흐름을 확인할 수 있습니다.

FEATURE

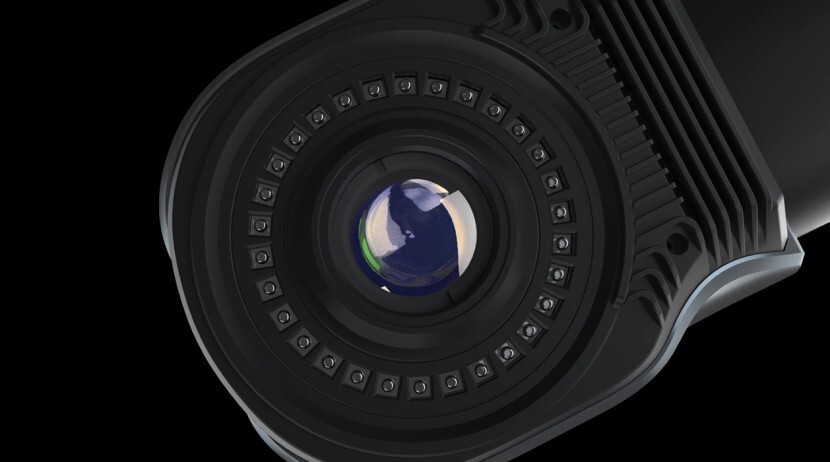

25 MP i-Tracker로 넓은 시야와 장거리 위치 추적을 확보해 대형 구조물의 측정 좌표계를 구성합니다.

FEATURE

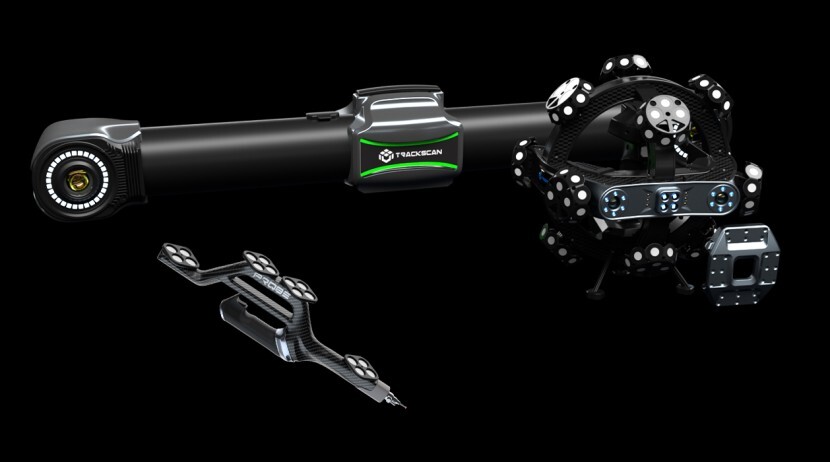

i-Tracker가 i-Scanner의 위치를 실시간 추적해 대상 표면의 마커 작업을 줄입니다.

FEATURE

비접촉 스캔 데이터와 i-Probe 접촉점 데이터를 동일 좌표계에서 결합해 홀과 기준 요소를 함께 검사합니다.

APPLICATION

부품 크기와 형상, 표면 상태, 요구 정밀도에 따라 TrackScan Sharp-49의 측정 모드와 운용 구성을 선택합니다.

대형 프레스 부품항공 구조물조립 검사현장 측정
