RENISHAW AGILITY SERIES
AGILITY L 796
정밀 측정실용 5축 멀티센서 모델
1.5 + L/350 µm
MODEL SPECIFICATIONS
모델별 상세 사양
측정 범위와 정밀도, 설치 환경 및 스캐닝 성능을 확인할 수 있습니다.
L은 측정 길이(mm)입니다. MPE(E0)/MPE(E150)은 ISO 10360-2:2009 기준이며, 스캐닝 및 프로빙 항목은 데이터시트에 명시된 시험 조건을 따릅니다.

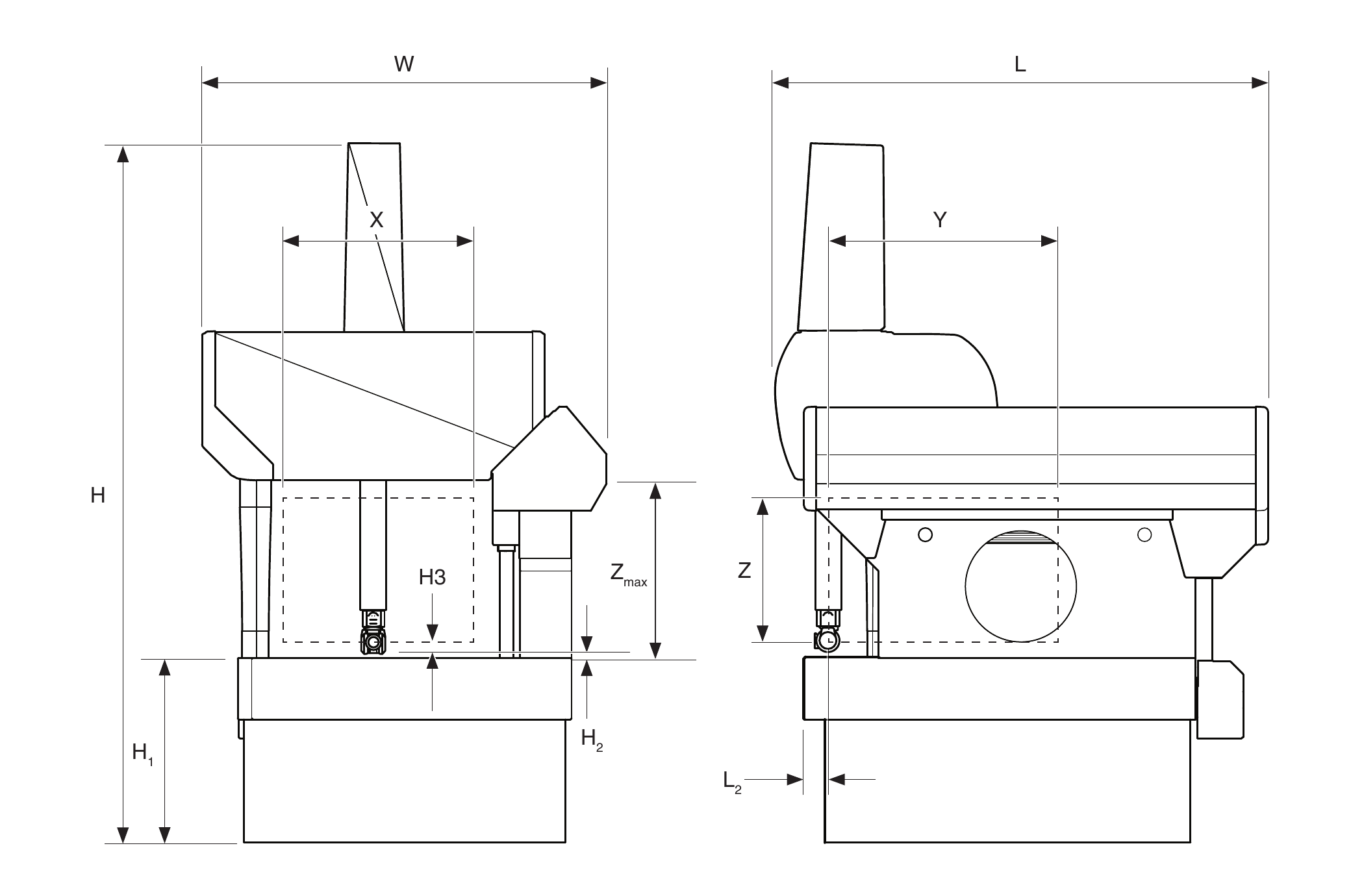

MACHINE DIMENSIONS
장비 외곽치수와 전체 사양
설치 공간 검토에 필요한 외곽치수와 시스템 요구사항, 환경 조건 및 정밀도 성능을 확인할 수 있습니다.
시스템 사양
- 측정 범위 X
- 700 mm
- 측정 범위 Y
- 900 mm
- 측정 범위 Z
- 600 mm
- 외곽 폭 W
- 1,650 mm
- 외곽 길이 L
- 2,005 mm
- 외곽 높이 H
- 2,845 mm
- H1
- 750 mm
- H2
- 11 mm
- H3
- 44.5 mm
- Zmax
- 723 mm
- L2
- 100 mm
- 장비 질량
- 2,320 kg
환경 조건
- 측정 온도
- 18 °C ~ 22 °C
- 온도 변동
- 시간당 0.5 °C / 일일 5 °C
- 온도 구배
- 미터당 1 °C
- 운용 온도
- 15 °C ~ 40 °C
- 상대 습도
- 40% ~ 70% RH (비응축)
- 최소 공기 공급 압력
- 최소 6.5 bar (REVO-2 장착 기준)
장비 사양
- 최대 축 속도
- 300 mm/s
- 최대 축 가속도
- 800 mm/s²
- 최대 벡터 속도
- 520 mm/s
- 최대 벡터 가속도
- 1,400 mm/s²
- 나사 규격
- Bed M10 / inside wall M8
- 최대 측정물 질량
- 500 kg
- 제어 시스템
- UCC S5
- 조이스틱
- MCU5-2 / MCU W-2
- Y축 구성
- 단일 엔코더 / 단일 리니어 모터
정밀도 및 측정 성능
- MPE(E0) / MPE(E150)
- 1.5 + L/350 µm
- MPL(R0)
- 1.1 µm
- MPE(THN)
- 2.1 µm
- MPT(t)
- 9초
- MPE(PFTU)
- 1.8 µm
- MPE(PFTj)
- 2.7 µm
- MPE(PSTj)
- 1.0 µm
- MPE(PLTj)
- 2.2 µm
- MZCI(RONt)
- 1.5 µm (FeatureCal 사용 시 1.1 µm)
- 축 측정 시스템
- ZeroMet 및 steel scale이 적용된 Renishaw VIONiC 리드헤드
정밀도 검증 기준
MPE(E0) / MPE(E150)ISO 10360-2:2009 길이 측정 오차 및 150 mm 오프셋 길이 측정 오차
MPE(THN) / MPT(t)기준 구 스캐닝 반경 범위 오차 및 측정 시간, ISO 10360-4:2000
MPE(PFTU / PFTj / PSTj / PLTj)단일 및 멀티 스타일러스 프로빙 성능, ISO 10360-5:2010
MZCI(RONt)진원도 형상 측정 오차, ISO 12181
REVO 5축 측정
REVO 헤드와 CMM 축을 동기 제어하여 복잡한 형상을 빠르게 측정하고 장비 축 이동에 따른 동적 오차 영향을 줄입니다.
멀티센서 구성
접촉 스캐닝, 비접촉 비전, 표면 조도 등 측정 목적에 맞는 REVO 센서 구성을 적용할 수 있습니다.
측정 프로그램
CAD 기반 검사 계획, DMIS 측정 프로그램, 5축 경로 시뮬레이션과 결과 분석을 하나의 측정 흐름으로 연결합니다.
